隨著信息技術的飛速發展與城市化進程的加速，智慧樓宇已成為現代建筑的核心標志。其智能化水平的高低，直接取決于底層基礎設施——綜合布線系統的設計與實施質量。一個前瞻、靈活、可靠的綜合布線系統，是樓宇內所有智能化子系統高效、穩定運行的物理基石。本文將圍繞智慧樓宇的需求，提出一套完整的智能化綜合布線系統設計方案。

一、 設計目標與原則

本方案旨在構建一個能夠滿足智慧樓宇當前及未來至少15-20年發展需求的綜合布線系統。設計遵循以下核心原則：

1. 標準化與開放性：嚴格遵循國際國內相關標準（如ISO/IEC 11801、TIA/EIA-568），確保系統兼容各類廠商設備，支持多種網絡協議。
2. 先進性與前瞻性：采用主流且適度超前的技術和產品（如支持萬兆乃至更高速率的銅纜與光纜），為物聯網（IoT）、5G室內覆蓋、云計算等未來應用預留充足帶寬和端口。
3. 靈活性與可擴展性：采用模塊化星型拓撲結構，便于任意信息點的調整、增加與變更，適應業務功能的動態變化。
4. 可靠性與安全性：選用高品質線纜、連接器件及配線設備，設計冗余路徑，確保網絡不間斷運行。物理層設計需考慮電磁干擾防護與數據安全。
5. 經濟性與可管理性：在滿足性能的前提下優化成本，并采用智能電子配線架等管理手段，實現布線系統的可視化、自動化管理，降低運維復雜度。

二、 系統總體架構設計

系統采用分層星型拓撲結構，通常分為以下三個子系統：

1. 工作區子系統：涵蓋用戶終端設備（如電腦、IP電話、傳感器）到信息插座的連接。設計采用六類或更高類別非屏蔽/屏蔽雙絞線（UTP/FTP），每個工位預設雙信息點（數據+語音），并在公共區域、設備間、樓道等位置密集部署支持物聯網接入的專用信息點。信息模塊應支持RJ45接口，并考慮美觀與實用性。
2. 水平子系統：連接樓層配線架（FD）至工作區信息插座。本方案水平線纜主力采用高性能六類或Cat.6A非屏蔽雙絞線，可穩定支持萬兆傳輸至100米距離。對于高帶寬、長距離或電磁環境復雜的區域（如數據中心、視頻監控主干），采用OM3/OM4多模光纜或單模光纜。所有線纜敷設于吊頂內或地板下金屬橋架中，并做好標識。
3. 垂直主干子系統：連接大樓設備間（BD）、樓層配線間（FD）以及建筑群接入間（CD）。主干是系統的“大動脈”，必須具有極高的帶寬和可靠性。語音主干建議采用三類大對數電纜，數據主干則采用OS2單模光纜與Cat.6A雙絞線結合的方式。單模光纜提供幾乎無限的帶寬和長距離傳輸能力，用于核心數據交換；雙絞線作為備份和特定應用補充。主干光纜芯數需留有充足冗余（通常50%-100%）。

還包括：

• 管理子系統：位于各配線間，由機柜、配線架、理線器、跳線及標簽系統組成。推薦采用彩色跳線區分不同網絡，并部署智能電子配線系統，實時監控端口連接狀態。
• 設備間子系統：容納核心網絡設備（如核心交換機、服務器、PBX）的空間，其環境（供電、空調、消防、安防）需按數據中心標準建設。
• 建筑群子系統：連接多棟樓宇，采用室外單模光纜，埋地或架空敷設。

三、 與建筑智能化系統的融合設計

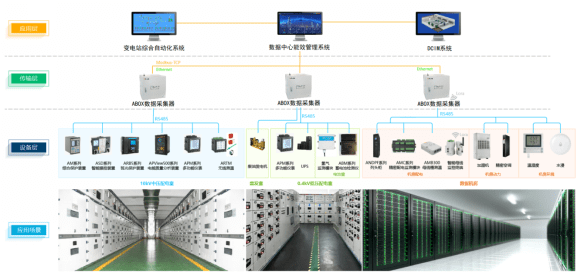

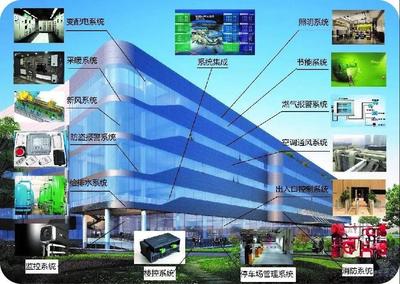

綜合布線系統作為統一的物理傳輸平臺，需為以下智能化子系統提供無縫接入：

• 信息網絡系統：為核心辦公網絡、設備管理網絡、安防專網等提供隔離或共享的傳輸通道，通過VLAN技術在邏輯上劃分。
• 安全防范系統：為視頻監控（IP攝像機）、門禁控制、入侵報警等系統提供高可靠性點位和線路，監控點位的布線應納入整體水平布線規劃。

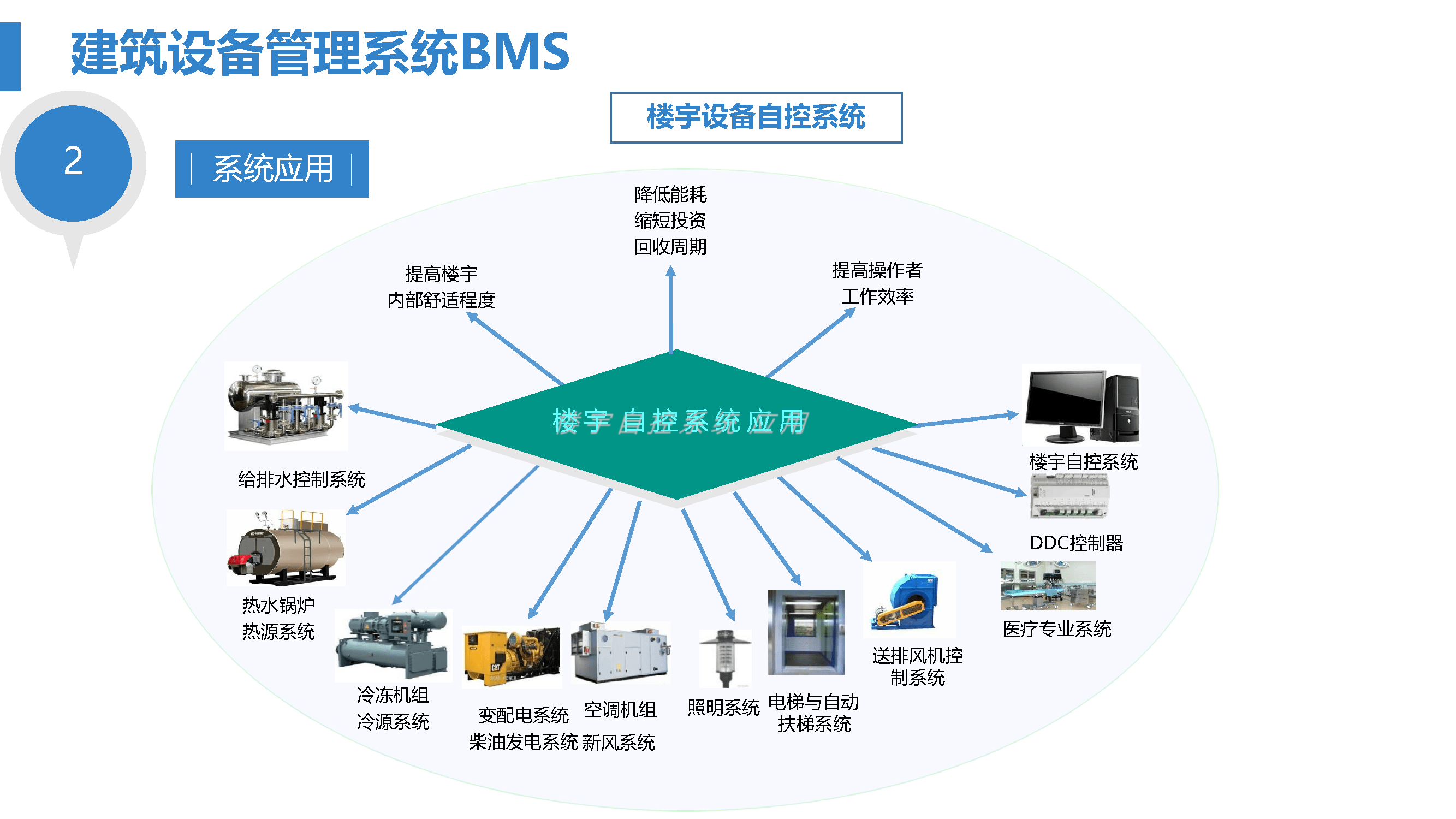

• 建筑設備監控系統：為各類傳感器（溫濕度、能耗）、控制器（DDC）提供接入點，可采用工業級連接器或通過物聯網網關接入。
• 智能照明與能耗管理系統：為智能照明控制面板、回路控制器提供網絡連接。
• 信息發布與會議系統：為數字標牌、多媒體會議終端提供高速接入。
• 物聯網融合平臺：預留專用的低功耗、廣覆蓋（如PoE為物聯網設備供電）的接入層端口，支持各類傳感終端即插即用。

設計時需統一規劃弱電橋架路由，避免與強電線路平行敷設，減少干擾。對于重要系統（如安防、消防）應考慮物理路由冗余。

四、 管線敷設與環境要求

1. 管線設計：水平方向采用金屬線槽/橋架敷設于吊頂內；垂直方向設置弱電豎井，內安裝垂直主干橋架。所有線槽橋架需良好接地。
2. 配線間要求：面積充足，標準機柜安裝，配備UPS不同斷電源、獨立空調、防塵、防火設施。溫濕度控制在設備運行最佳范圍。
3. 標識系統：建立完善的標識管理體系，從線纜、配線架到信息插座，均有唯一、清晰的標簽，便于安裝、測試與維護。

五、 測試與驗收

系統竣工后，必須進行全面的認證測試，包括：

• 所有銅纜鏈路進行通斷、接線圖、長度、衰減、近端串擾等參數測試，符合相關標準（如TIA Cat.6A）。
• 所有光纜鏈路進行衰減值與長度測試。
• 生成完整的測試報告和竣工圖紙，作為驗收依據和未來維護的基準文檔。

智慧樓宇的智能化綜合布線系統，絕非簡單的“鋪線”工程，而是一項融合了網絡技術、建筑工藝與未來洞察的系統性工程。本方案通過構建一個高標準、高彈性、易管理的物理基礎架構，不僅能夠無縫承載當下多樣化的智能應用，更能面向未來技術演進，為樓宇的智慧化運營與管理提供持久、強大的支撐，最終實現安全、高效、綠色、便捷的智慧樓宇建設目標。
